ADCP刨面流速儀

•

技術指標

特點

①雙向測流。

②水位無零點漂移。

③***低分層水位5厘米。

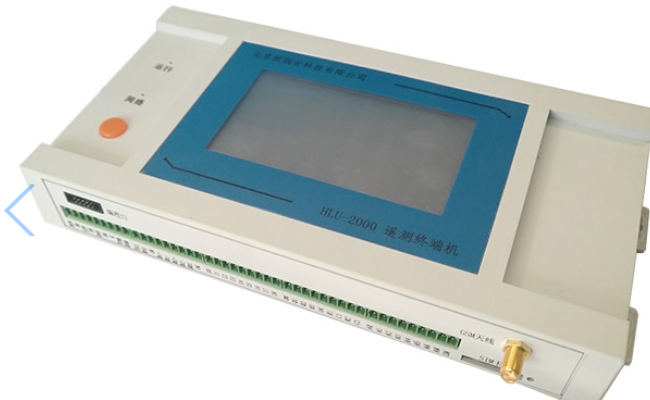

.RTU無線遙測終端

1、采集功能

（1）具備8路無源數字量輸入接口，具有脈沖、頻率和電平信號的采集功能，可同時接入8路單簧管雨量計或者4路雙簧管雨量計，可支持0.1毫米、0.2毫米、0.5毫米和1毫米的雨量計，同時該接口也可以對接采集脈沖式流量計（水表）以及輸出頻率信號的傳感器；

（2）具有2路RS-232接口，波特率范圍為300bps-115200bps，其中一路為低功耗接口，可以在休眠時接受外接設備主動發送的數據?？梢酝饨与娕_、衛星、北斗等通信設備，也可以外接GPS、串口攝像頭等設備，還可以外接各種帶有RS-232接口的傳感器設備；

（3）、具有1路SDI-12接口，內置SDI-12協議，可以采集帶有SDI-12接口的水位計、流速傳感器、水質傳感器等外接設備；

2、通訊功能：

內置4G全網通模塊，可以同時進行短信和網絡數據的收發；能夠同時與4個服務器進行數據通信；具有低功耗待機功能，可以通過短信和電話喚醒；能夠?qū)Χ绦藕碗娫挼奶柎a進行識別，支持白名單功能；支持通過串口外接電臺、衛星、以及北斗等設備進行通信；支持通過串口外接電臺、衛星、以及北斗等設備進行通信；

3、存儲功能：

內置***大64M串行FLASH存儲模塊，***多可存儲5年的歷史數據；內置32K的MRAM，用于存儲需實時存儲的數據，次數不限，安全可靠；

4、輸出功能：

具有4路三極管輸出功能，可用于外部控制，***大負載電流200mA；具有2路低功耗繼電器，***大負載為1A/30VDC，可直接用于控制外部傳感器供電；

5、人機界面：

具有4.3寸觸摸液晶屏，液晶屏采用TFT材質，分辨率高，色彩豐富，顯示清晰，觸摸材質為壓力式，操作方便可靠，工作溫度范圍為-40℃至70℃；具有按鍵式喚醒按鈕，控制觸摸屏的開啟和關閉；具有三個指示燈，分別指示運行狀態、通信狀態和USB狀態；

6、安全防護：

門磁報警，實現現場和遠程的監控報警；支持采集開箱攝像頭抓拍圖片，留取開箱人員圖像信息，并上傳接收平臺；外設具有定時上/掉電功能，電源、信號源均采取隔離保護，具有防雷設計，保證設備正常穩定運行

7、軟件功能：

支持國家標準水文、水資源通信協議；

支持多種站點類型的選擇，包括降水站、河道站、水庫站、閘壩站、泵站、墑情站、地下水站等，每種站點都可以選擇相應的采集要素，可以選擇的采集要素包括雨量、河道水位、水庫水位、閘位、累積流量、瞬時流量、流速、墑情、地下水深埋、圖片等；支持自報、查詢應答以及兼容等工作模式；

支持定時報、加報報、軟件版本報、鏈路維持報等報文上報方式，上報采集要素數據的同時，包含：電源電壓、信號強度、設備溫度等參數；

支持永在線和低功耗兩種工作模式，永在線狀態下設備保持實時在線，低功耗狀態下設備在需要發送數據時或者召測時才發送數據到服務器；

支持電話或者短信召測，設備收到電話或者短信時對電話號碼進行識別，對于無關的電話號碼不進行召測上線；

支持屏幕完成所有參數的配置和數據查看；

支持同時向多個中心服務器發送數據，***大數量為4個；

支持通信方式主備模式，GPRS、GSM、電臺、衛星、北斗等通信方式可以任意設置為主要通信方式或備用通信方式；具備自動校時和遠程校時功能；

支持通過串口進行本地數據下載功能

支持通過U盤進行本地數據下載功能

支持遠程控制、遠程數據提取、遠程參數查看、遠程參數配置、遠程程序升級等功能

具有配套遠程維護管理平臺，實現設備偵測、報警管理、遠程維護、運維管理和運行評價

支持通過顯示屏以曲線和柱狀圖的方式查看歷史數據

支持通過顯示屏查看通信狀態和短信通信狀態

支持通過顯示屏進行人工置數和通信測試

符合《水資源監控管理系統數據傳輸規約》（SZY206-2012）、《水文監測數據通信規約》（SL 651-2014）、《水資源監測設備技術條件》（SZY203-2012）、《水資源監測設備質量檢驗》(SZY205-2012)、《水資源監控設備基本技術條件》（SL426-2008）的規定提供檢測報告；提供全國工業產品生產許可證；

遠程維護管理平臺，實時偵測各個監測站點設備運行狀態，包含:在線狀態、信號強度、供電狀態、儀器通訊狀態、設備溫度，并形成偵測報告發送用戶。

遠程維護管理平臺，實時偵測各個監測站點設備運行狀態，根據偵測結果，分析異常原因，完成報警推送

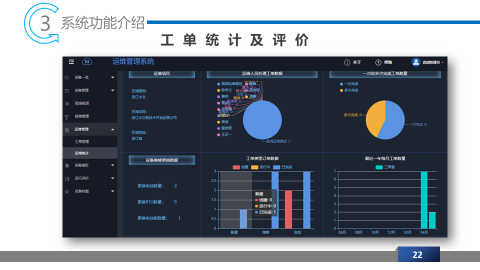

遠程維護管理平臺，以時間為軸線，對各站點或項目的設備在線、數據完整率、設備故障率以及運維次數進行統計分析，并形成報表

遠程維護管理平臺，對項目中每次運維工作按照不******別（巡檢、維修、設備更換）完成記錄，并按照站點或項目進行量化管理

遠程維護管理平臺，可實現對各個遙測站RTU實現遠程的診斷、控制、配置、升級、問題查找

遠程維護管理平臺，可實現多賬戶管理和登錄，

遠程維護管理平臺，可通過APP 實現報警通知和報表推送

產品具有低功耗認證

5、平臺軟件

  軟件平臺是一款以客戶為中心，集物聯網、移動通信、移動互聯網、大數據等技術，幫助企業構建規劃、運營、優化的閉環服務體系的工業互聯網云平臺軟件。 幫助用戶建立響應式服務、預防性服務、預見性服務等多級服務機制，打造一站式服務、遠程服務的多層次服務體系，實現有效可靠運營。

  平臺系統組成： 現場設備管理檔案模塊；

數據采集處理模塊；

現場設備診斷模塊；

設備故障推送模塊；

設備遠程維護模塊；

設備運行評價模塊；

運維監管自動生成派工單；

運維過程視頻監管考核；

工單考核評價模塊；

運維人員精準管理；

6、供電系統

   為現場所有設備提供需要的電量

   系統包含：儀表箱、地籠、立桿、橫臂、傳感器安裝結構件、太陽能板、防雷接地系統、蓄電池。
